Die MessVerstärker (Messumformer):

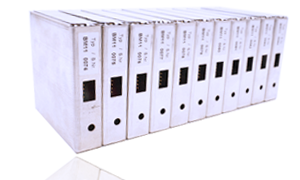

Für alle gängigen Sensoren stellen wir die passenden, rechnersteuerbaren MessVerstärker her, die das Sensorsignal zur Erfassung umwandeln oder ggfs. verstärken. Durch die baugleichen Gehäuse können sie beliebig in die MessBOX / den TeleInspektor® eingebaut und nach Bedarf gewechselt oder erweitert werden. Das robuste Metallgehäuse und die zuverlässige Elektronik versprechen eine hohe Langzeit- und Temperaturstabilität. Eine Spannungsversorgung für angeschlossene Sensoren ist integriert.

Messverstärker

MessVerstärker - Übersicht

Physikalische Größe MessModul Ergänzende Informationen Sensortyp
Strom Strom AC PE11
  • PE11 = Strommessung Effektivwert- und Zeitverlauf
  • PF11 = Strommessung Zeitverlauf
  • IS11 = Strommessungen über interne oder externe Shunt-Widerstände
    Spannungsmessungen 1 ... 1000 mV; 4 einstellbare Filterstufen
IH11 / Mess-Shunt / Stromzange / Hall- und andere Strom - Wandler
Strom Strom DC PE11 / PF 11 / IS11
IL11
    Messbereich: 0 / 4 - 20 mA
Stromausgang - für alle analogen Sensoren mit integrierter Elektronik
Spannung Spannung AC PE11
  • PE11 = Spannungsmessung Effektivwert- und Zeitverlauf
  • PF11 = Spannungsmessung Zeitverlauf
UG11
Spannung Spannung DC PE11 / PF11
UD11 / UD12 / UD13
  • UD11 = Umsetzer von Single-Ended auf Differenz-Eingang
    • ± 10 V Differenz-Eingangsbereich
    • 200 V Eingangsspannung-Absicherung
    • Mit einstellbarer Sensor-Speisung

  • UD12 = Umsetzer von Single-Ended auf Differenz-Eingang
    • 6 Messbereiche (300 mV ... 100 V)
    • 200 V Eingangsspannung-Absicherung
    • 100 V Gleichtaktspannung
    • 4 Filterstufen

  • UD13 = Umsetzer von Single-Ended auf Differenz-Eingang
    • 6 Messbereiche (150 mV ... 50 V)
    • 200 V Eingangsspannung-Absicherung
    • 100 V Gleichtaktspannung
    • 4 Filterstufen
Spannungssignal
und für alle analogen Sensoren mit integrierter Elektronik
Dehnung Dehnung GB11
  • Gleichspannungs-Brückenverstärker für
    • DMS-Halb/-Vollbrücken (4-/6-Leitertechnik)
    • Spannungsmessungen bis 100 mV (im Elektrometer-Betrieb)
DMS
Drehmoment Drehmoment
TF12
  • Trägerfrequenz - Verstärker für
    • DMS-Halb/-Vollbrücken (4-/6-Leitertechnik)
    • Spannungsmessungen bis 100 mV (im Elektrometer-Betrieb)
DMS sowie induktive Drehmoment - Sensoren
Weg Weg induktive (Weg -) Sensoren
DrehwinkelWeg Drehwinkel / Weg UP11
  • Für potentiometrische Aufnehmer (Winkel, Weg, etc.) und aktive Sensoren
Potentiometer
DruckKraft Druck / Kraft GB11
  • Gleichspannungs-Brückenverstärker für
    • DMS-Halb/-Vollbrücken (4-/6-Leitertechnik)
    • Spannungsmessungen bis 100 mV (im Elektrometer-Betrieb)
DMS
UC11

  • Für ICP-Aufnehmer zur Messung von dynamischen Größen

Piezo (ICP / IEEP)
Beschleunigung Beschleunigung
DrehzahlDurchflussFrequenz Drehzahl / Durchfluss / Frequenz FA11
  • Für aktive, passive und induktive Frequenz- / Drehzahlsensoren
Alle Sensoren mit Impuls - Ausgang
Temperatur Temperatur RT12
  • Für Messungen mit Widerstandsthermometern
PT 100, PT 500, PT 1000, NI 100, PCT, NCT, KTY, ...
UT11
  • Für alle gängigen Thermoelemente
Thermoelement z.B. NiCrNi

Modulübersicht Messverstärker:
Modulübersicht_Messverstärker
