Zusatzkomponenten
Erweiterungsmodule, Sensor-Simulatoren und Zubehör für MessBOXen und TeleInspektoren
Strommessung

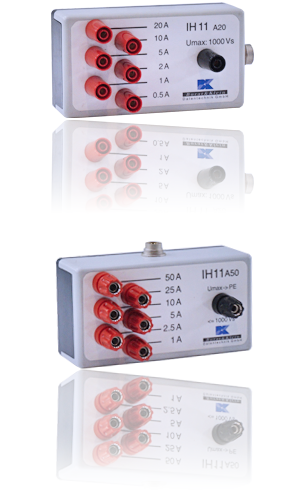

IH11 A20 / A50
Ströme messen – Erweiterungsmodul für MessBOXen und TeleInspektoren
Zum Anschluss an PE- oder PF-Modul (Stromanpassung). Das IH11 erweitert MessBOXen und TeleInspektoren um präzise galvanisch getrennte Strommessung – in zwei Varianten für unterschiedliche Messbereiche.
Technische Daten
| IH11 A20 | |
| Messbereich | 0 … 0,5 A / 0 … 1 A / 0 … 2 A / 0 … 5 A / 0 … 10 A / 0 … 20 A |
| Trennspannung | 1000 V |
| Grenzfrequenz | 20 kHz |
| Gewicht | 170 g |
| Abmessungen (B×H×T) | 120 × 60 × 65 mm |
| IH11 A50 | |
| Messbereich | 0 … 1 A / 0 … 2,5 A / 0 … 5 A / 0 … 10 A / 0 … 25 A / 0 … 50 A |
| Trennspannung | 1000 V |
| Grenzfrequenz | 20 kHz |
| Gewicht | 450 g |
| Abmessungen (B×H×T) | 150 × 80 × 90 mm |
Spannungsmessung

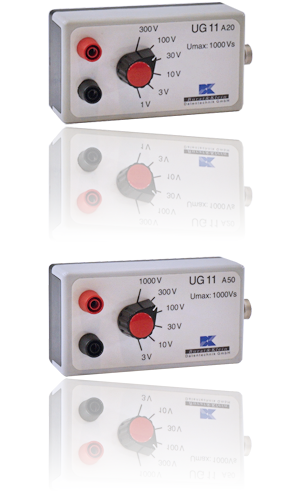

UG11 A20 / A50
Spannungen messen – Erweiterungsmodul für MessBOXen und TeleInspektoren
Zum Anschluss an PE- oder PF-Modul (U-Anpassung). Das UG11 ermöglicht galvanisch getrennte Spannungsmessung über einen weiten Bereich – in zwei Varianten für unterschiedliche Messbereiche bis 1000 V.
Technische Daten
| UG11 A20 | |
| Messbereich | 0 … 1 V / 0 … 3 V / 0 … 10 V / 0 … 30 V / 0 … 100 V / 0 … 300 V |
| Trennspannung | 1000 V |
| Grenzfrequenz | 20 kHz |
| Gewicht | 150 g |
| Abmessungen (B×H×T) | 130 × 60 × 65 mm |
| UG11 A50 | |
| Messbereich | 0 … 3 V / 0 … 10 V / 0 … 30 V / 0 … 100 V / 0 … 300 V / 0 … 1000 V |
| Trennspannung | 1000 V |
| Grenzfrequenz | 20 kHz |
| Gewicht | 150 g |
| Abmessungen (B×H×T) | 130 × 60 × 65 mm |
Strommessung

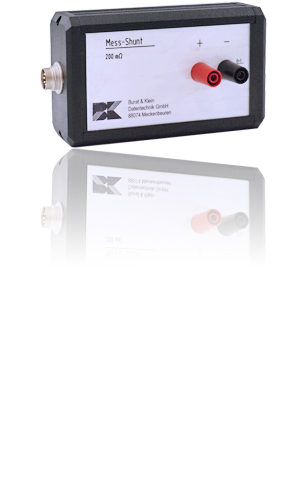

Mess-Shunt
Strommesswiderstand – Erweiterungsmodul für MessBOXen und TeleInspektoren
Zum Anschluss an das IS-Modul. Der Mess-Shunt ermöglicht präzise Strommessung über einen internen Messwiderstand. Sondervarianten bis 200 A auf Anfrage verfügbar.
- Kompaktes Metallgehäuse für den rauen Prüfstandseinsatz
- Max. Messstrom 5 A standard – bis 200 A auf Anfrage
Technische Daten
| Widerstand | 0,2 Ω ± 0,1 % |
| Max. Messstrom | 5 A (bis 200 A auf Anfrage) |
| Gewicht | 250 g |
| Abmessungen (B×H×T) | 145 × 60 × 80 mm |
Steuerung

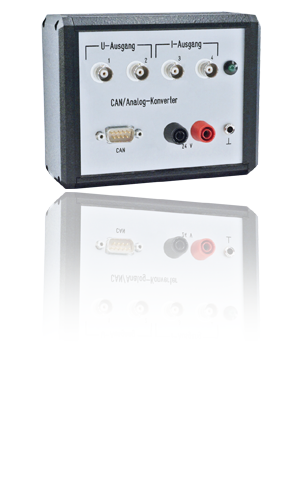

SteuerBOX
SteuerBOX CAN/Analog – zur Ansteuerung von Sensoren und Aktoren
Erweiterungsmodul für MessBOXen mit 4 frei programmierbaren analogen Ausgängen. Inklusive MessMAX®-Modul Gerätesteuerung. Weitere Varianten mit 4× analog Strom oder 4× analog Spannung verfügbar.
- 4 frei programmierbare analoge Ausgänge
- Inklusive MessMAX®-Modul Gerätesteuerung
- Varianten: 4× Spannungsausgang oder 4× Stromausgang
Technische Daten
| Ausgänge Standard | Kanal 1/2 = Spannungsausgang (0 … ±10 V) / Kanal 3/4 = Stromausgang (0 … 20 mA) |
| Ausgänge Option 1 | Kanal 1/2/3/4 = Spannungsausgang (0 … ±10 V) |
| Ausgänge Option 2 | Kanal 1/2/3/4 = Stromausgang (0 … 20 mA) |
| Gewicht | 300 g |
| Abmessungen (B×H×T) | 130 × 60 × 110 mm |
Digitalerfassung

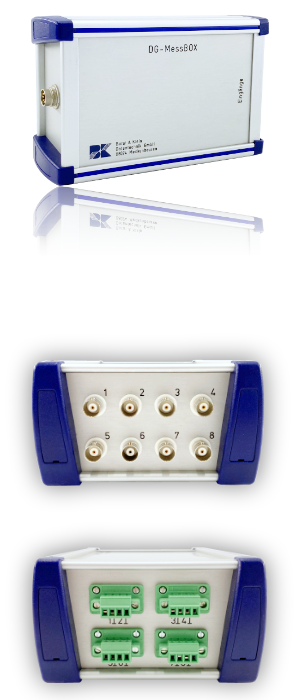

DG-MessBOX
Zur Erfassung von digitalen Signalen
Erweiterung für TeleInspektor® und MiniMessBOX-USB-UDSP zur Erfassung von bis zu 8 digitalen Signalen mit galvanischer Trennung zwischen Signal- und Mess-Masse.
- Erfassung von bis zu 8 digitalen Signalen
- Dynamische Signalerfassung
- Galvanische Trennung zwischen Signal-Masse und Mess-Masse
- BNC- oder Schraubklemmanschlüsse
Technische Daten
| Digitale Messkanäle | 8 |
| Erfassbare Zustände | 256 |
| Schaltschwelle Low | 3 V |
| Schaltschwelle High | 8 V |
| Zulässige Signalspannung | 0 … 30 V |
| Ausgangssignal | −10 … +10 V |
| Geräte-Versorgungsspannung | 10 … 30 V DC |
| Gewicht | 1000 g |
| Abmessungen (B×H×T) | 187 × 75 × 125 mm |
Simulation & Fehlersuche

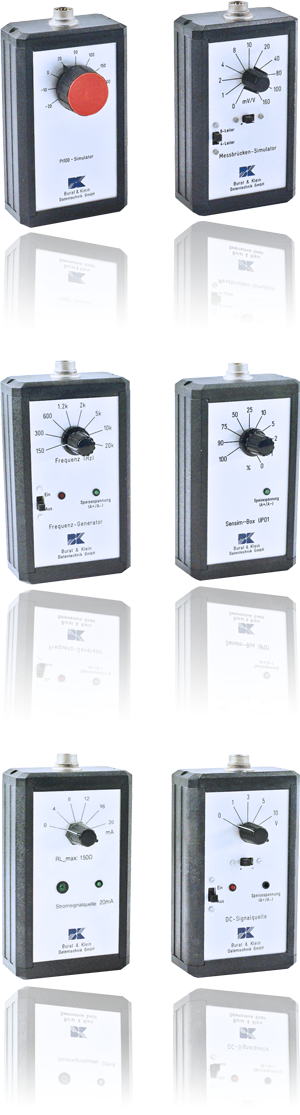

SENSIM Sensor-Simulatoren
Frequenz-Generatoren, Temperaturelemente, Stromsignalquellen u. v. m.
SENSIM Sensor-Simulatoren dienen zur Simulation von Sensorsignalen und zur Fehlersuche – ideal für Inbetriebnahme, Kalibrierung und Prüfstandsentwicklung.
- Pt100-Simulator
- Messbrücken-Simulator
- Frequenz-Generator
- Potentiometer UP01
- Stromsignalquelle 20 mA
- DC-Signalquelle
Technische Daten
| Pt100-Simulator | |
| Einstellbereich | −20 … 300 °C |
| Genauigkeit | 0,2 % |
| Gewicht | 300 g |
| Abmessungen (B×H×T) | 80 × 60 × 145 mm |
| Messbrücken-Simulator | |
| Einstellbereich | 0 … 160 mV/V |
| Genauigkeit | 0,2 % |
| Gewicht | 250 g |
| Abmessungen (B×H×T) | 80 × 60 × 145 mm |
| Frequenz-Generator | |
| Einstellbereich | 150 Hz … 20 kHz |
| Gewicht | 300 g |
| Abmessungen (B×H×T) | 80 × 60 × 150 mm |
| Potentiometer UP01 | |
| Einstellbereich | 0 % … 100 % |
| Gewicht | 300 g |
| Abmessungen (B×H×T) | 80 × 65 × 145 mm |
| Stromsignalquelle 20 mA | |
| Einstellbereich | 0 mA … 20 mA |
| Gewicht | 300 g |
| Abmessungen (B×H×T) | 80 × 60 × 145 mm |
| DC-Signalquelle | |
| Einstellbereich | 0 V … 10 V |
| Gewicht | 300 g |
| Abmessungen (B×H×T) | 80 × 60 × 145 mm |
Stromversorgung

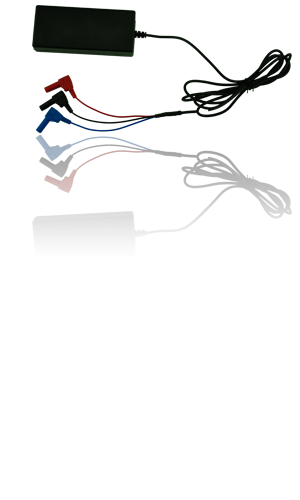

24V Netzteil
Zur Versorgung eines TeleInspektors
Kompaktes 24V-Netzteil speziell zur Stromversorgung von TeleInspektoren. Mit integriertem Startsignal und Kaltgerätestecker C20.
Technische Daten
| Eingang | 100 … 240 V AC / 1,5 A / 50 … 60 Hz |
| Ausgang | 24 V DC / 3 A |
| Startsignal | Vorhanden |
| Eingang Anschluss | Kaltgerätestecker C20 |
| Ausgang Kabellänge | 1800 mm |
| Abmessungen (B×H×T) | 112 × 49 × 35 mm |
Transport & Schutz

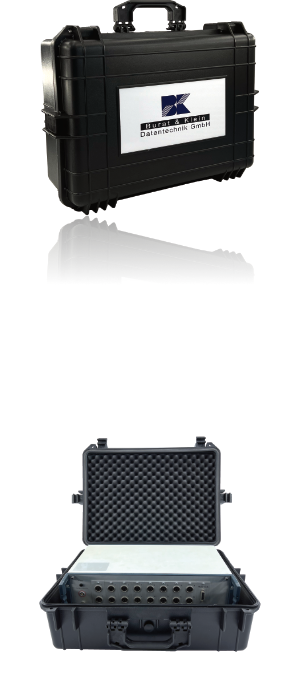

Transportkoffer MultiMessBOX
Zum sicheren Transport von MultiMessBOXen und Zubehör
Robuster Transportkoffer mit Schaumstoffinlay – staubdicht, wasserfest und laugen- sowie säurebeständig. Mit integriertem Druckausgleichsventil und ergonomischem Handgriff.
- Staubdicht, wasserfest, laugen- und säurebeständig
- Integriertes Druckausgleichsventil
- Abschließbar (Schloss nicht im Lieferumfang)
- Ergonomischer Handgriff & 35 l Innenvolumen
Technische Daten
| Außenmaße (L×B×H) | 560 × 420 × 210 mm |
| Innenmaße (L×B×H) | 500 × 350 × 200 mm |
| Innenvolumen | 35 l |
| Gewicht | 5300 g |
| Material | Polypropylen |
